無功補償與電能質量治理解決方案
概述

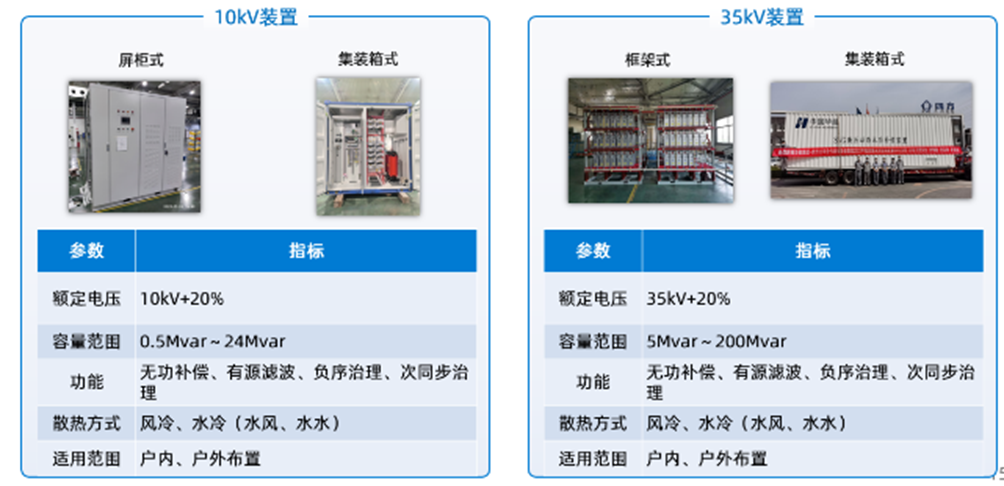

GSC系列SVG產品是四方股份采用業內最新技術研制的動態無功補償裝置。裝置主體為電力電子變流器領域成熟的鏈?zhǔn)浇Y(jié)構，具有三相星接、三相角接、單相等不同的連接方式，每相由若干個緊湊化、智能化、統一化的功率單元串聯構成。裝置軟硬件控制平臺沿用四方股份的統一平臺，已有過萬套的成熟應用基礎，功能強大、性能優越、控制策略先進完善；結合四方股份領先的交直流保護技術，是當前無功補償領域最新技術的代表，是解決電能質量問題的最佳選擇。
特點
安全穩定
高低電壓穿越能力性能強，穩定運行不脫網
功能強大
支持多種補償模式，具有低頻和次同步振蕩抑制功能，響應快速，動態響應時間≤ 1ms
緊湊可靠
控制器一體化設計具有控制延時短、抗電磁干擾強，新一代集裝箱緊湊化設計占地面積明顯減少
擴展性強
支持雙機并聯運行和協調并聯運行，可支持16套SVG裝置協調并聯運行
價值
向電力系統快速、連續、動態的輸出感性、容性無功
維持線路、受電端電壓穩定性，抑制電壓波動和閃變
補償系統無功功率，提高功率因數，減少線損
消除負序電流，抑制三相不平衡
諧波動態補償，改善電能質量
案例
張家港永鋼集團電弧爐綜合治理
當時國內電弧爐補償最大容量SVG治理應用（2013年），為永鋼集團實施技改工程。解決方案上摒棄了當時主流SVC方案，采用性能優異、治理效果更好的SVG+FC綜合治理方案，裝置容量配置為35kV/40Mvar/角接+FC（基波40Mvar，3、5次濾波）。投運后，SVG可根據負載波動強度自動識別冶煉生產的不同階段，實時在線調整自身的無功、負序和諧波補償策略，優化容量利用率，達到提高電壓閃變、電流諧波、負序不平衡的治理效果得目的。
